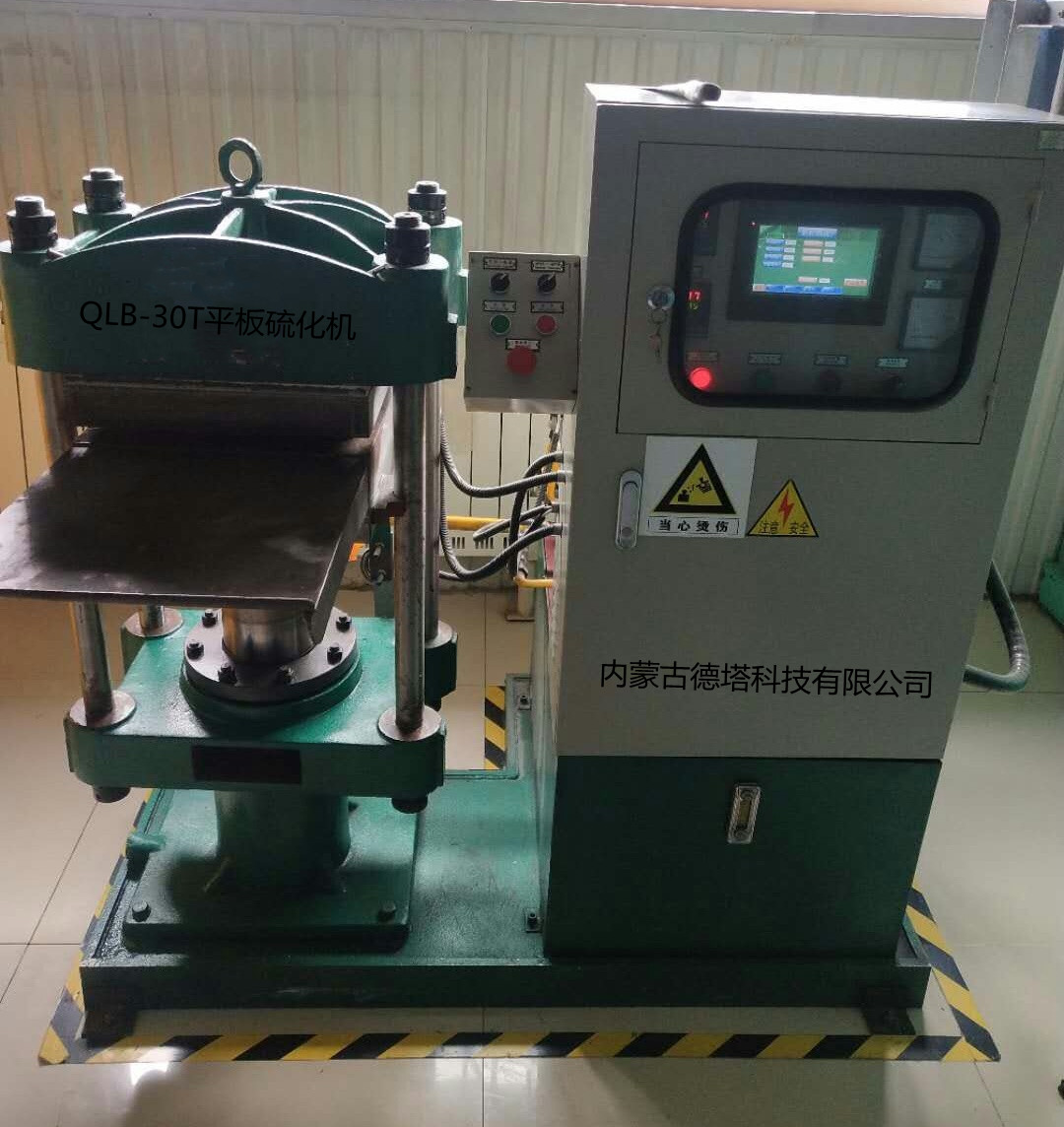

  • QLB-30T平板硫化机
  • 发布日期:2023年11月02日  浏览次数:1514次 【关闭】
  • 一、仪器用途:
    本设备参照HG3034-2009平板硫化机和GB25432-2010平板硫化机安全要求生产,将混合均匀原料和配合剂加以压制成型。为了达到客户的要求,使产品能符合客户的质量和颜色,再将实验的结果及其比例用于生产线,此机为橡塑料工业重要的实验设备之一。
    二、设计原理:
    籍由相同大小上下模,按照一定的压力和厚度,以及其内部发热丝所产生的温度,压制成型原料。依据标准本试验机符合CNS4395规范。
    三、  技术参数
    3.1公称合模力            0.30MN
    3.2单位面积压力          24Kg/cm2
    3.3电热板规格           350×350×57{mm}
    3.4冷却板规格           350×350×57{mm}
    3.5热板间距             125mm
    3.6柱塞直径             160mm
    3.7柱塞行程            250mm
    3.8工作层数         2层(上层电加热,下层水冷却)
    3.9工作液压力         16MPa
    3.10总功率             7.0KW
    3.11液压缸数量及材质  1套/台
    3.12控制方式            PLC自动控制   (自动开合模,自动排气)
    3.13加热方式               电加热
    3.14平台平整度             ≤±0.05/150mm
    3.15最高温度               200度(电热)
    3.16控温精度               ≤±2度
    3.17结构型式             四立柱式
    3.18设备外形尺寸L×W×H  约计1650×650×1450{mm}
    3.19设备重量             约计800Kg
    3.20电源电压: 三相四线(交流380V 切记是中性线零线,不是地线)

    特点:
    自动化操作,劳动强度低
    油路配置先进合理,温度均匀,节约能耗
    电气系统采用PLC可编程控制,触摸屏显示操作
    平板硫化机模具
    1  210×150×1(mm)
    2  210×150×2(mm)
    3  210×150×3(mm)
    4  210×150×1.25(mm)
