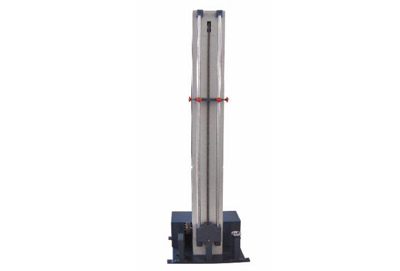

  • KDCJY矿用电缆冲击试验仪
  • 发布日期:2013年04月21日  浏览次数:8112次 【关闭】
  •
      本仪器用于矿用电线电缆产品机械冲击试验,模仿矿石跌落冲击电缆。适用标准:GB12972.1-2008中 附录A  、MT818.1-12008中 第6.10条。

      二、主要技术参数
      2.1 电源:~380V,频率50HZ;
      2.2 泄漏电流:20mA;
      2.3 冲击方式:自由落体;
      2.4 冲击行程:750mm、1100mm、1500mm;
      2.5 重锤重量:20±0.01kg ;
      2.6锤头半径R=25mm,L=200mm ;
      2.7 重锤升起、跌落由电葫芦、电磁铁控制,安全方便;
      2.8 送线方式:自动送线;
      2.9 每次送线距离:100mm;
      2.10试验电压:0.38-3.3KV(连续可调);
      2.12电压表精度:0.5级;
      2.13保护措施:接地保护,试件断芯、线芯间短路故障报警、断电保护,护栏保护,防止二次冲击保护。
      2.14 具有自动判断线芯间短路、短路、漏电故障功能,且能自动切断试验线路电源,有试验护栏,保护设备及操作人员安全。
      2.15电磁失电重锤自由落体,试验精准;
      2.16具有电动卷扬机构,操作方便、安全。

      三、主要配置
      3.1 主机;
      3.2 冲击底板;
      3.3 试验控制柜:调压装置、试验控制装置、内置检漏继电器及线路;
      3.4 护栏。
      4、外形尺寸
      4.1 主机:1500 x 1500 x 2300 mm
      4.2试验控制柜:800 x 700 x 1600 mm
      5、安装尺寸:2500 x 2500x 2000 mm
